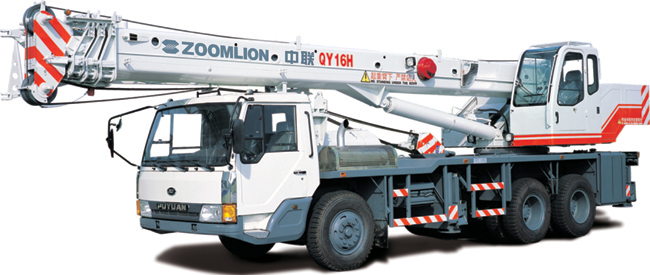

QY16H431
Guidaste de caminhão (1) A sua figura é harmonirosa e com a bela cor,por isso ,este tipo carro é mesmo carro pequeno clássica. (2) Ultiliza-se chassi normalizado e especilizado, tração: 6×4. (3) Ultiliza-se o motor de Weichai-Deutz que é fabricado especialmente para guindaste a trabalhar na baixa velocidade sempre, prometindo a grande torcedura saída, com boa capacidade de iniciar, aceleração de carro é mais rápido e com boa capacidade de subir. (4) Caixa de velocidade há seis marchas, a capacidade de carregar é boa e menor barulho , a vida de uso é longa e delocação livre e flexível. (5) O braço principal hexágono é de 30,8 m ,ultiliza-se aço de alta resistência, tendo boa capacidade de antitorque e de resistência à flexão. A forma com caratéristica única de sustentar slider de braço de arco ( patente nacional),distribuição de pressões é simétrica, capacidade para carregar é forte e é facíl para ajustar.A qualidade de aço nos pontos de ligação é boa e não exite problema de deformação, melhora-se a capacidade dos braços de levantar na mesma espessura de placa e realiza-se também o objetivo de ser mais leve, mais forte e com maior peso de levantar. (6) O guincho principal tem gancho livre e o mecânismo de rotativa tem a capacidade de girar livre, estes capacidades podem salvar energia e elevar eficiência. (7) O sistema de controle é de operação manual de proporção, sintetizando as vantagens de operação tradicional de alavancado e de piloto controle electro-hidráulico, o que mantem a segurança de estrutura da operação de alavancado e baixo gasto de manutenção, além de proporciar a velocidade de cada mecânismo e o ângulo de cada válvula, sem referência de peso de carregar, ao mesmo tempo, melhorando a capacidade de ajusto de velocidade de guindaste. |
Parâmetros |
Ítem |
Valor |
Observações |
||
Especificações de desempenho |
Capacidade de carga nominal kg |
16000 |
||
Momento de carga máximo com lança fechada kN.m |
710 |
|||
Momento de carga máximo com lança totalmente aberta kN.m |
408 |
|||
Altura máxima de elevação da lança principal m |
31.08 |
Não toma a conta de deformação de lança |
||
Altura máxima de elevação da lança com extensão m |
38.5 |
|||
Especificações de trabalho |
Velocidade máxima do cabo do guincho principal m/min |
120 |
4º carretel |
|
Velocidade máxima do cabo do guincho auxiliar m/min |
90 |
|||
Tempo de abertura da lança s |
55 |
|||
Tempo de elevação da lança s |
70 |
|||
Velocidade de giro r/min |
0~2 |
|||
Especificações de condução |
Velocidade máxima de condução km/h |
70 |
||
Capacidade máxima para vencer aclives % |
28 |
|||
Diâmetro mínimo de giro m |
20 |
|||
Distância mínima ao solo mm |
250 |
|||
Controle de emissão de poluentes e fumaça |
Atende aos padrões estabelecidos pela norma vigente |
GB3847-2005, GB17691-2005 Padrão Nacional III |
||
Consumo de combustível/ km L |
38 |
|||
Especificações de peso |
Peso total em marcha kg |
23000 |
||
Peso total do equipamento kg |
22805 |
|||
Peso no eixo dianteiro kg |
6200 |
|||
Peso no eixo traseiro kg |
16800 |
|||

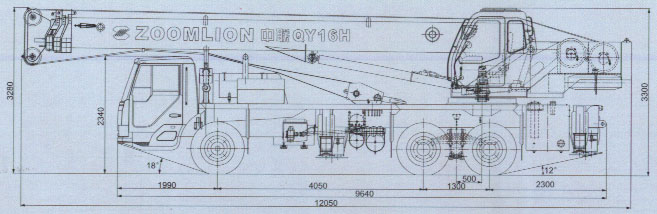

Especificações de dimensões |
Dimensão total(comprimento×largura×altura) mm |
12050×2500×3400 |
||
Distância longitudinal das patolas m |
4.95 |
|||
Distância transversal das patolas m |
5.4 |
|||
Comprimento da lança principal m |
9.8~30.8 |
|||
Ângulo de elevação da lança principal ° |
-2~80 |
|||
Comprimento da extensão de lança m |
7.5 |
|||
Ângulo de instalação da extensão lança ° |
0 30 |
|||
Chassi |
Modelo |
ZLJ5261 |
Característica No. ZLJ5261H3.1 |
|
Tipo |
Tipo II |
|||
Motor |
WP6.240 |
WP6.240 |
||
176 /2500 |
176 /2500 |
|||
800 /1300~1500 |
800 /1300~1500 |
